規格說明：
1. 可量測范圍：X:460 mm Y:510 mm Z:420 mm
2. 最小顯示讀值:0.001mm/0.00001in
3. 使用材質:Z軸、橋架、軸承、均采用超輕鋁合金材質
工作平臺：以花崗巖制成，臺面上有不銹鋼夾具固定鎖孔
4. 系統分辨率：0.1μm
5. 位移速度:760mm/s
6. 重復精度:3μm
7. 機臺精度:U1=(0.003+0.003*L)mm (VDI/VDE)
U3=(0.003+0.004*L)mm L in m
8. 工作范圍尺寸:X=600mm, Y=750mm, Z=430mm
9. 機臺外觀尺寸:W=970mm, H=1620mm,Z=930mm
10. 全機臺重量:198kg(含花崗巖平臺,單獨平臺重量:99kg)
11. 運輸包裝總重:250kg
12. 運輸包裝外觀尺寸:W=1150mm, H=2200mm, D=1100mm
13. 氣源壓力需求:4.8~8.3bars(70~120psi)
14. 環境要求：
A. 工作溫度范圍 - 20°C ±1℃
B. 相對濕度 - 45 ~ 75%
C. 可操作溫度范圍-13℃~35℃
軟件功能：
1. REFLEX操作系統簡化程序架構、容易學且好操作使用。
2. 屏幕上幾何圖形的圖標，量測結果快速運算出來。
3. 直接量測-不需浪費時間編輯程序，或是浪費時間執行工件的軸向補正。
4. 量測時自動判別量測的幾何元素。
5. 獨特的Zmouse專利設計。
6. 高精度且低量測誤差。
7. 工件掃描數字輸出可符合CAD的繪圖運用。
8. 只要不到一天的教學，使用者就可完全上機操作。
標準配件：

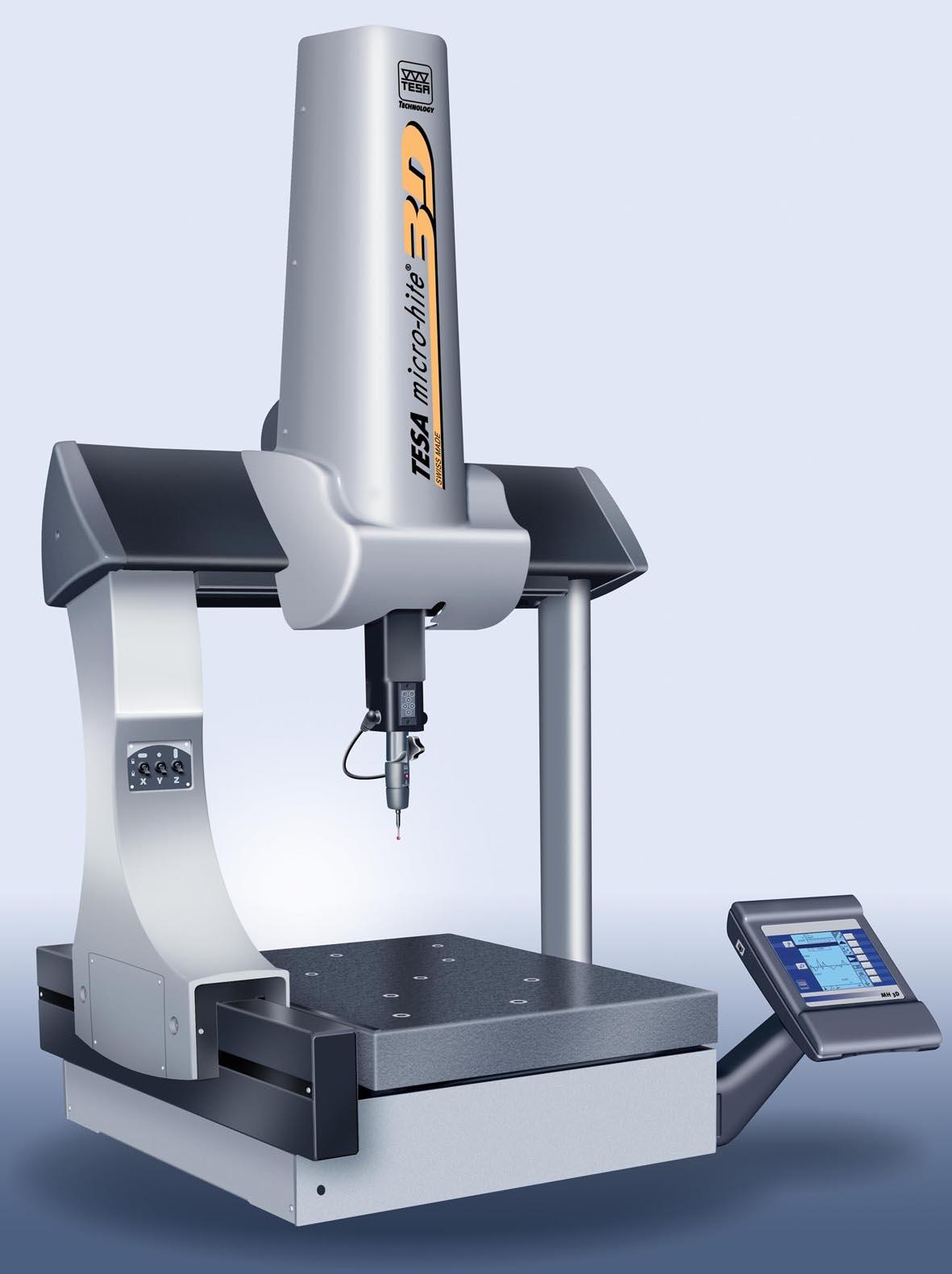

03939040 Micro-Hite 3D 三次元機臺-微調型
配備包含如下:
1. 3939020 TESASTAR 測頭x1
2. 3969040 M3測針組一套
A. -2mm測針x2
B. -3mm測針x2
C. -4mm測針x1
D. -10mm延長接桿x1
E. -20mm延長接桿x1
F. -五向接頭x1
G. -掃描專用測頭x1
3. 3960170 REFLEX控制器及軟件
4. 3969006 PCMCIA記憶卡
5. 3969011 測針標準校正球
6. 82-703-1 花崗巖量測平臺
7. 049746 氣源過濾及壓力調節器組
8. 中英文操作手冊各一本
選購配件:
1. 3969009 ReflexScan 掃描軟件-------
2. 3969007 RS232計算機連接線-----------
3. 3969005 打印機連接線--------------
4. 3969001 機臺放置柜----------------
5. 3969003 機臺防塵套----------------
|
